負荷隔離開關MRGL-125~630A

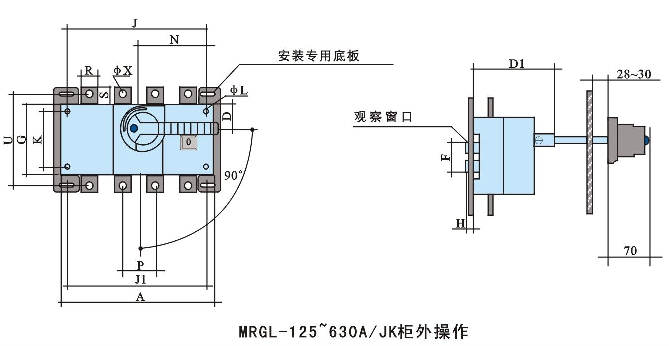

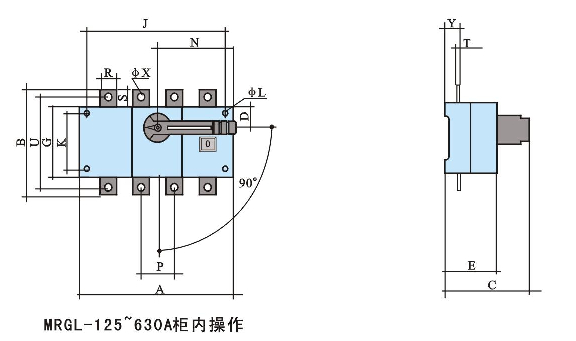

開關外形與安裝尺寸

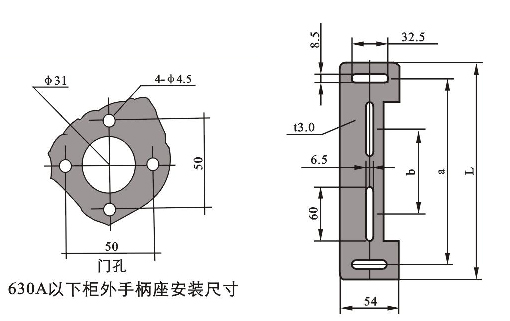

630A以下安裝專用底板
| 規(guī)格 | 底板尺寸 |
| L | a | b |
| MRGL-125~160 | 218 | 190 | 85 |
| MRGL-200~250 | 245 | 220 | 110 |
| MRGL-315~630 | 270 | 240 | 135 |
| 規(guī)格 | 外形與安裝尺寸 |
| A | B | C | D | D1 | E | G | ΦL | J | J1 | K | N | P | R | S | T | U | ΦX | Y | F | H |
| MRGL-125/3 | 140 | 135 | 125 | 27 | 92 | 73 | 85 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 25 | 3.5 | 115 | 9 | 25 | 59 | 10 |
| MRGL-125/4 | 170 | 135 | 125 | 27 | 92 | 73 | 85 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 25 | 3.5 | 115 | 9 | 25 | 59 | 10 |
| MRGL-160/3 | 140 | 135 | 125 | 27 | 92 | 73 | 85 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 25 | 3.5 | 115 | 9 | 25 | 59 | 10 |
| MRGL-160/4 | 170 | 135 | 125 | 27 | 92 | 73 | 85 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 25 | 3.5 | 115 | 9 | 25 | 59 | 10 |
| MRGL-200/3 | 180 | 170 | 136 | 35 | 98 | 84 | 110 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 30 | 3.5 | 140 | 11 | 25 | 76 | 15 |
| MRGL-200/4 | 230 | 170 | 136 | 35 | 98 | 84 | 110 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 30 | 3.5 | 140 | 11 | 25 | 76 | 15 |
| MRGL-250/3 | 180 | 170 | 136 | 35 | 98 | 84 | 110 | 5.5 | 160 | 210 | 90 | 115 | 50 | 25 | 30 | 3.5 | 140 | 11 | 25 | 76 | 15 |
| MRGL-250/4 | 230 | 170 | 136 | 35 | 98 | 84 | 110 | 5.5 | 210 | 160 | 90 | 115 | 50 | 25 | 30 | 3.5 | 140 | 11 | 25 | 76 | 15 |
| MRGL-315/3 | 230 | 240 | 190 | 50 | 135 | 118 | 160 | 7 | 210 | 210 | 140 | 145 | 65 | 32 | 40 | 5 | 206 | 11 | 37 | 94 | 20 |
| MRGL-315/4 | 290 | 240 | 190 | 50 | 135 | 118 | 160 | 7 | 270 | 270 | 140 | 145 | 65 | 32 | 40 | 5 | 206 | 11 | 37 | 94 | 20 |
| MRGL-400/3 | 230 | 240 | 190 | 50 | 135 | 118 | 160 | 7 | 210 | 210 | 140 | 145 | 65 | 32 | 40 | 5 | 206 | 11 | 37 | 94 | 20 |
| MRGL-400/4 | 290 | 240 | 190 | 50 | 135 | 118 | 160 | 7 | 270 | 210 | 140 | 145 | 65 | 32 | 40 | 5 | 206 | 11 | 37 | 94 | 20 |
| MRGL-500/3 | 230 | 260 | 190 | 50 | 135 | 118 | 160 | 7 | 210 | 270 | 140 | 145 | 65 | 40 | 50 | 5 | 220 | 13 | 37 | 94 | 20 |
| MRGL-500/4 | 290 | 260 | 190 | 50 | 135 | 118 | 160 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 50 | 5 | 220 | 13 | 37 | 94 | 20 |
| MRGL-630/3 | 230 | 260 | 190 | 50 | 135 | 118 | 160 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 50 | 5 | 220 | 13 | 37 | 94 | 20 |
| MRGL-630/4 | 290 | 260 | 190 | 50 | 135 | 118 | 160 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 50 | 5 | 220 | 13 | 37 | 94 | 20 |
